Jak powstają aluminiowe komponenty dla statków i hal, gdy liczą się tolerancje oraz odbiór

Armatorzy jednostek pływających oraz wykonawcy wielkogabarytowych obiektów przemysłowych na co dzień mierzą się ze specyficznym wyzwaniem inżynieryjnym. Wykorzystywane przez nich aluminiowe komponenty muszą charakteryzować się niską masą własną, a jednocześnie zachowywać rygorystyczne wymiary podczas wieloletniego kontaktu z agresywnym środowiskiem. Naturalna lekkość tego metalu odciąża poszycia kadłubów statków oraz znacząco zmniejsza nacisk na fundamenty hal produkcyjnych. Zastosowanie lżejszych stopów wymusza rygorystyczne podejście do sztywności i stabilności wymiarowej całej ramy. W warunkach morskich dochodzą do tego potężne siły skrętne i naprężenia wywoływane uderzeniami fal. W budownictwie lądowym dominują natomiast obciążenia wiatrowe i śniegowe. Nawet minimalne odchylenia pojedynczych elementów od założeń projektowych utrudniają późniejszy montaż spawanych sekcji lub dopasowanie ciężkiego osprzętu. Z tego względu odpowiednie uformowanie detali na wczesnym etapie obróbki determinuje bezpieczeństwo wielotonowych konstrukcji.

Decyzja o technologii i rygorystyczna wstępna obróbka materiału

Proces technologiczny zawsze rozpoczyna się od analitycznego podejścia do dokumentacji i zdefiniowania docelowej funkcji komponentu. Inżynierowie biorą pod uwagę spodziewane obciążenia statyczne, dopuszczalną grubość ścianek oraz niezbędną dokładność konturów zewnętrznych. Dla powtarzalnych elementów o jednolitym przekroju wybiera się zazwyczaj metodę wytłaczania na gorąco. Polega ona na plastycznym przeciskaniu rozgrzanego bloku stopu przez specjalnie wyprofilowaną matrycę narzędziową. Gdy w grę wchodzi produkcja elementów z aluminium dla dużych projektów, technologia ta umożliwia seryjne uzyskiwanie profili o identycznych parametrach. Rozwiązanie to stanowi podstawę przy tworzeniu długich relingów okrętowych, podłużnic wzmacniających oraz głównych ram konstrukcyjnych.

Wytłaczanie gwarantuje wysoce ekonomiczne przygotowanie długich sekcji nośnych o gładkiej powierzchni. Po opuszczeniu matrycy gorący profil poddawany jest kontrolowanemu studzeniu oraz precyzyjnemu procesowi prostowania naciągowego. Właściwe ustabilizowanie temperatury zapobiega powstawaniu naprężeń wewnętrznych i chroni przed samoistnym odkształcaniem się metalu. Zachowanie ścisłego reżimu na tym etapie decyduje o spełnieniu wymogów tolerancji ujętych w normie EN 755-9. Zgodnie z wytycznymi europejskimi odchyłki długości cięcia mogą wynosić zaledwie ułamki milimetra przy zachowaniu pełnej liniowości. Ostateczny poziom dopuszczalnych odchyleń przekroju zależy bezpośrednio od stopnia skomplikowania profilu i proporcji między jego najcieńszą a najgrubszą ścianką.

Metody odlewnicze, dobór morskich stopów i procesy kontrolne

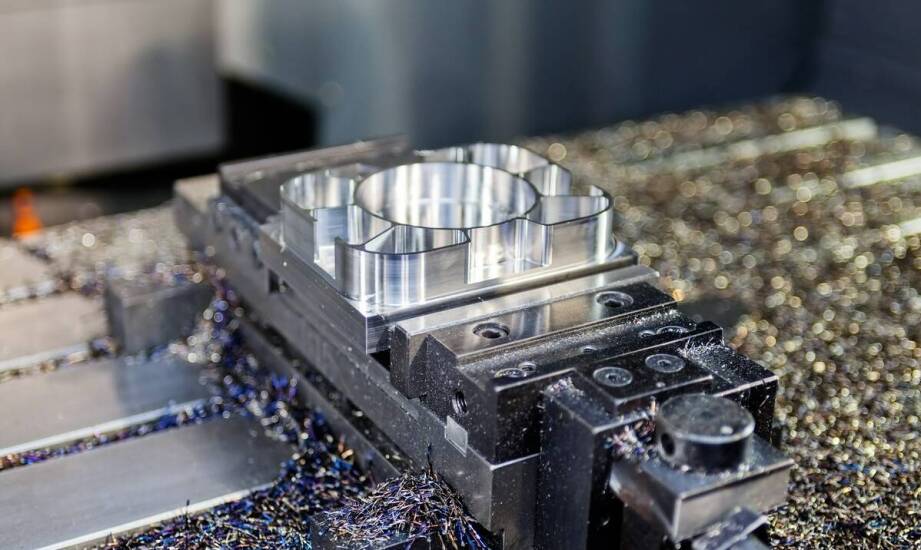

Ścieżka produkcji zmienia się diametralnie w przypadku detali o asymetrycznych bryłach i wysokim stopniu skomplikowania. W takich sytuacjach optymalnym rozwiązaniem technologicznym pozostaje odlewanie ciśnieniowe wspomagane precyzyjną obróbką ubytkową. Płynny surowiec wtłacza się do stalowej formy pod ogromnym ciśnieniem, co ułatwia dokładne wypełnienie najdrobniejszych szczelin. Zastygły odlew trafia następnie na numeryczne centra frezarskie CNC w celu usunięcia naddatków technologicznych. Obróbka skrawaniem pozwala na wyznaczenie idealnych płaszczyzn przylegania i precyzyjne nagwintowanie otworów montażowych. Procedurę tę stosuje się powszechnie przy wytwarzaniu ciężkiego osprzętu pokładowego oraz nietypowych węzłów łączących w halach magazynowych.

Skuteczność wybranej metody zależy od poprawnego przypisania klasy stopu do konkretnego środowiska pracy. W wymagającym przemyśle stoczniowym dominują gatunki określane mianem morskich, przede wszystkim stopy 5083 oraz 5086. Wyróżnia je bardzo wysoka odporność na niszczące działanie chlorków zawartych w wodzie. Właściwość ta wynika z samoczynnego budowania szczelnej warstwy tlenku glinu na odsłoniętej powierzchni. Z kolei w konstrukcjach zadaszeń przemysłowych inżynierowie preferują często materiał o oznaczeniu EN AW-6082. Dobre parametry wytrzymałościowe tego stopu idą w parze ze znakomitą spawalnością w osłonie gazów obojętnych. Zastosowanie spawania metodą TIG ułatwia tworzenie niezwykle szczelnych spoin bez ryzyka niekontrolowanego przetopienia cienkiego profilu.

Obróbka mechaniczna i termiczna musi zostać udokumentowana, aby element mógł trafić do oficjalnego użytku konstrukcyjnego. W branży morskiej nadrzędną rolę odgrywa zewnętrzny nadzór weryfikujący poprawność wdrożonych procedur. Inspektorzy reprezentujący Polski Rejestr Statków (PRS) przeprowadzają rygorystyczne audyty i wystawiają świadectwa materiałowe dla przebadanych partii odlewów. Posiadane uprawnienia i wdrożone rygory technologiczne pozwalają firmie RUROSERW inż. Ryszard Szmit na płynną integrację zatwierdzonych komponentów we własnych realizacjach. Sprawdzone części wbudowuje się później w rozbudowane systemy rurarskie oraz sekcje poszycia remontowanych jednostek pływających.

Praktyczna przydatność gotowego modułu w surowych realiach stoczniowych lub przemysłowych nie opiera się wyłącznie na podstawowych parametrach surowca. To pełna zgodność zaplanowanej ścieżki technologicznej z warunkami eksploatacji gwarantuje długą i bezawaryjną pracę systemu. Od kontrolowanego wytłaczania aż po precyzyjną obróbkę gwintów na centrach numerycznych kształtuje się bezpieczeństwo finalnej instalacji. Utrzymanie wymaganych tolerancji wymiarowych na każdym stanowisku roboczym umożliwia prawidłowy montaż w potężnych konstrukcjach nośnych statków i wielkopowierzchniowych obiektów lądowych.
